产品名称：高压智能接地箱在线动态监测
产品编号：163341-812
产品型号：KJT
更新时间：2022.03.28
出品单位：接近开关,光电开关传感器-南京凯基特电气有限公司 |
 |
|
 产品详细介绍 |
110kV及以上高压电缆主要采用单芯电缆，其金属护套一般采用一端互联直接接地，另一端经护层保护器接地的方式。这些互联接线、护层保护器等组装在一个箱体里，即电缆接地箱。
接地箱分成直接接地箱、交叉互联接地箱和保护接地箱等三种，已经获得了广泛的应用。
接地箱在使用过程中存在以下问题：
- 缺少环流检测、感应电压监测功能。
采用人力巡检周期长，不能及时发现问题，错过抢修最佳时机。
- 接地线被盗割事件较多。
一旦接地线被破坏或者被盗，金属护层电压将变成悬浮电压，其值可能超过电缆外护套的工频耐压导致击穿。接地箱被盗短时间很难被发现。
- 缺乏电缆接头温度无法预知。
由于电缆护层被破坏等原因导致电缆温度过高，影响线路安全。
- 电缆沟环境复杂，缺少真实的环境数据。
电缆沟中的垃圾通过微生物分解容易产生甲烷等可燃气体，给高压电缆运行带来很大隐患；电缆沟容易积水，电缆在水浸状态下运行，会严重影响电缆绝缘和使用寿命。

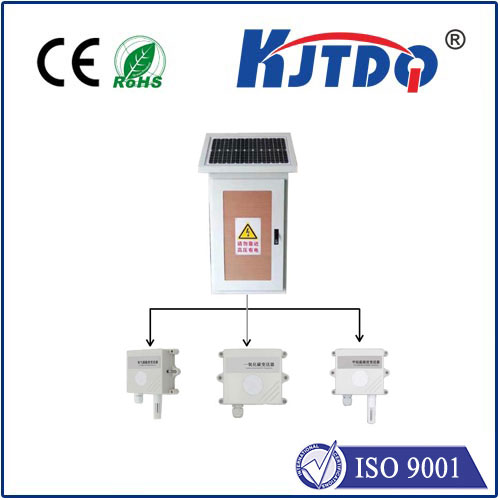

根据《电缆线路用接地箱技术标准》以及现场运行要求，完成了电缆护层智能接地箱的设计。整个系统由以下几个部分组成：
电缆护层智能接地箱
• 太阳能板及储能电池
• 护层保护器
• 电压、电流、温度传感器
• 声光报警器
• 外接传感器（选配）
• 气体传感器：氧气、甲烷等
• 门禁、水浸、人体感应
管理平台
• 人员管理、设备管理
• 数据采集、数据
| 技术参数名称 |
主要技术参数指标 |
备注 |
| 供电方式 |
AC220V供电 |
该模式下，配电箱配备蓄电池（12V/20AH）。 太阳能板可同时为蓄电池和智能终端供电。 |
| |
12V太阳能发电板供电 |
|
| 通讯方式 |
有线：以太网、Modbus RTU(RS485) |
|
| |
无线：4G |
|
| 4路环路电流检测 |
AC 0~5mA ±0.5% |
通过CT接入，CT变比可选 |
| 4路感应电压检测 |
AC 0~400V ±0.5% |
通过PT接入，PT变比可选 |
| 4路温度检测 |
-55℃-125℃，±1℃ |
|
| 环境温湿度 |
温度：-40℃-80℃，±0.5℃ |
|
| |
湿度：0-99%RH，0.2%RH |
|
4路模拟量输入
|
检测范围：4-20mA |
可以接入通用传感器，包括氧气传 感器、有害气体传感器、可燃气体等。
|
| |
检测精度：1% |
|
4路干接点输入
|
干接点输入 |
可以接入通用传感器，包括门禁、水浸、运动监测传感器等 |
| 4路干接点输出 |
干接点输出，额定负载容量24V/1A |
1路接声光报警；其余3路可以扩展 |
锂电池+太阳能供电，供电稳定
• 实时监测环流、感应电压、护层温度等数据
• 实时监测氧气、有害气体、可燃气体等状态
• 实时监测门禁、水浸、人员等状态
• 所有状态可设置越限报警，发生报警立即通 知负责人处理
• 报警阈值配置、短信通知配置
• 设备信息配置（位置、
• 云/物联网功能

远程数据监测与显示
金属护层环流监测系统
直接接地箱和交叉互联箱内A、B、C、N相均装有电磁式电流互感器，实时监测三相金属护套上的电流信号， 通过智能终端传送到管理平台。当温度值超过设定阈值时，发送报警消息给相关负责人。
金属护层感应电压监测系统
直接接地箱和交叉互联箱内A、B、C、N相均装有电磁式电压互感器，实时监测三相金属护套上的感应电压 信号，通过智能终端传送到管理平台。当感应电压值超过设定阈值时，发送报警消息给相关负责人。
金属护层温度监测系统
将温度传感器与金属护层靠近，可以实时监测三相金属护套上温度，通过智能终端传送到管理平台。 当温度值超过设定阈值时，发送报警消息给相关负责人。
气体状态监测系统（可选）
针对电缆隧道的运行环境，电缆护层智能终端可以选装气体传感器，用来监测电缆隧道的气 体环境。如氧气、一氧化碳等有害气体、甲烷等可燃气体的含量。

通过智能终端实时监测氧气、有害气体以及有毒气体的含量，并实时传送到管理平台。当气体含量超过设定 的阈值范围时，管理平台自动发送报警消息给相关负责人。
其他可扩展的状态监测（可选）
智能终端还提供了丰富的扩展接口，方便系统功能扩展

门禁传感器 水浸传感器 人体感应传感器
告警记录
系统预定义了越限报警和变位报警，当发生报警时，相关负责人会受到短信提醒，同时管理平台会进行保存相关记录，方便查看和报警记录以及报警处理。
其他可扩展的状态监测（可选）
通过智能终端实时监测氧气、有害气体以及有毒气体的含量，并实时传送到管理平台。当气体含量超过设定 的阈值范围时，管理平台自动发送报警消息给相关负责人。
|
| |
|
