电感式接近开关由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。
|

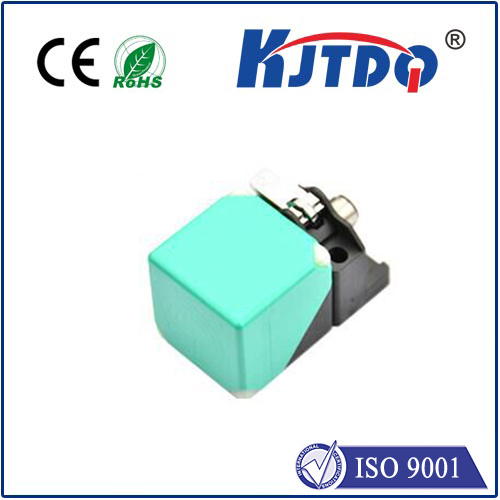

产品图片 Photo |
尺寸图 Dimension drawing |
|
|
|
|
特点描述 Feature Description |
型号规格 Item Code |
|
|
◆ 体积小,适用于狭小空间 |
|
◆ 具有浪涌，逆极性保护功能 |
|
◆ 外壳材料：ABS |
|
◆ 防护等级IP67（IEC） |
|
|
|
|
|
|
NPN NO |
KJT-BFT40-NK/M12 |
|
NPN NC |
KJT-BFT40-NH/M12 |
|
DC 2线 |
KJT-BFT40-KL/M12 |
|
PNP NO |
KJT-BFT40-PK/M12 |
|
PNP NC |
KJT-BFT40-PH/M12 |
|
AC 2线 |
KJT-BFT40-JK/M12 |
|
|
电气接线图 Connection diagram |
规格参数 Specification |
|
|
|
安装方式 |
埋入式 |
|
检测距离 |
15/20/25mm |
|
外形规格 |
40*40 |
|
输出方式 |
PNP NO |
|
电源电压 |
10…30VDC |
|
开关频率 |
1KHz/500Hz/300Hz |
|
开关点偏移 |
≤±10% |
|
迟滞范围 |
1…20% |
|
重复误差 |
≤3% |
|
负荷电流 |
≤100mA |
|
残留电压 |
≤2.5V |
|
消耗电流 |
≤10mA |
|
保护回路 |
浪涌,逆极性保护 |
|
输出指示 |
红色LED |
|
环境温度 |
-25…70℃ |
|
环境湿度
|
35-95% |
|
防护等级 |
IP67 |
|
外壳材料 |
ABS |
|
接线方式 |
M12 航空插件式 |
无论您使用的是标准产品，还是定制的特殊产品，凯基特都是您的最佳选择。 |
|
