一、概述

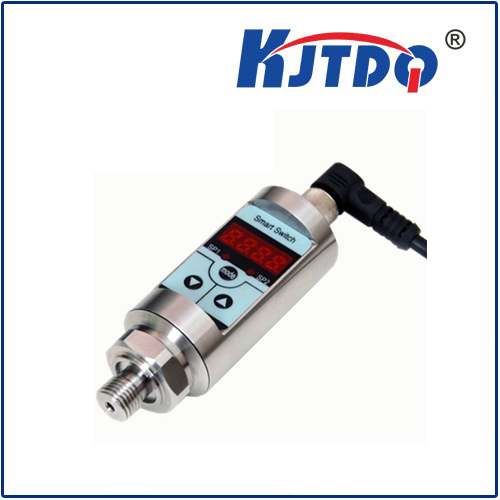

KJT-YLJDT电子系列压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。

二、特点

◆4位数字显示当前压力值。

◆压力预设开关点和延滞切换输出

◆开关量可在零点到满度之间任意设定

◆外壳设有节点动作发光二级管，便于观察

◆按键调校及现场设置各种参数，操作方便.

◆2路开关量输出，带载能力1.2A

◆开关有PNP型和NPN型两种可选，

◆模拟量输出（4～20mA）可选

◆壳体可以330°旋转

三、技术参数:

四、安装

4.1机械连接：

电子压力开关可以通过压力管接头（DIN3582外螺纹M20*1.5）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

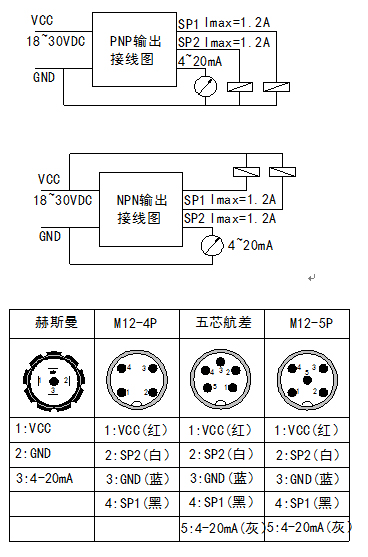

4.2电气连接：

为了防止电磁干扰的影响应注意以下事项：

●采用屏蔽线

●若用微型软管安装，壳体必须单独接地

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

五、外形尺寸
