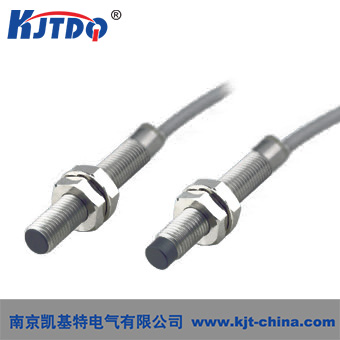

接近开关一般是三线制,分别是24伏线,信号线,接地线.接线的时候主要要参考你所使用的IO模块的接线手册.有时也可能只有两线制,信号线和24伏.

　1)接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2)两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3)三线制接近开关的接线：红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号，应接负载。而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。

4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。

5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出(日本模式)，此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入(欧洲模式)，此时，一定要选用PNP型接近开关。千万不要选错了。

6)两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7)有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

接入PLC的三线制接近开关是用NPN型还是用PNP型，这要看PLC的硬件情况，很难说孰多孰少!主要是由PLC输入电路的结构决定的，是日本式还是欧洲式?现先举西门子公司S7-300 PLC为例，常用的数字量输入模块是32点的SM321,DI32×DC24V(6ES7 321-1BL00-0AA0)，外部开关量输入触点的公共端接到了电源的正端，这种情况应使用PNP型接近开关，接线方法按9楼网友所说的。如果使用NPN型，是不能工作的!
