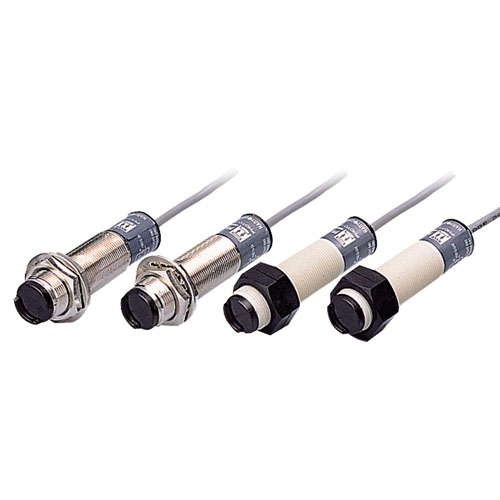

光电开关工作原理解说

　　1反射式光电传感器的工作原理传感器的红外发射管发出的红外光线，根据反射光的强度来计算接收管，因此是检测工件或物体表面必须有吸收和反射红外线的黑色和白色的部分，接收管可以有效计算截止和饱和。所以在一个工作点的选择，安装和使用最关建是接收机必须在关闭工作和饱和区。

　　2光电传感器的前端面与工件或检测对象的表面必须保持平行，因此光电传感器的转换效率是最高的。

　　3之间的距离的光电传感器的前端和反光板保持在指定的范围内。

　　4光电传感器必须安装在强光直接照射的情况下，由于红外线灯的强光会影响接收管的正常运行。

　　5红外发射管2 ~ 10mA的电流发光强度和最佳线性电流的光电传感器，所以在电流值一般不超过这个范围，如果值太大，发射管管腔也长时间影响工作生活;如果在电池供电的电流值要小。在抗干扰这时间减少。在结构设计中应该考虑，尽量避免外界光线的干扰等不利因素。

　　6焊接时，引脚根部的光电传感器与焊盘的最小距离不得小于5mm，否则容易损坏管芯焊接。或导致核心性能的变化。焊接时间应小于4秒。

　　7在具体的工作环境对光电传感器的最佳工作状态的参数：根据实际的检测范围，光电传感器的模型选择..

　　传感器的安装，完成工件或物体表面采样标记，根据类型的红外传感器发射管所需要的工作电流(为8mA参考值)，并选择负载电阻，R1，和正向电压的红外发射管在1.2 V左右，红外接收管的负载电阻R2和选择一个值(参考值20K)，测得的两个电压5V工作电压之间的AB。当光电传感器与工件或物体表面的黑色标志对齐，AB之间的电压应控制在0.3 ~ 0.6V。

　　在光电传感器的工作状态，如果AB之间的电压小于0.3时，R2的电阻变化直到大满足要求，如果电压之间的AB比0.6V，则相反。没有黑色的痕迹在工件或物体表面，AB电压大于4.5V。
